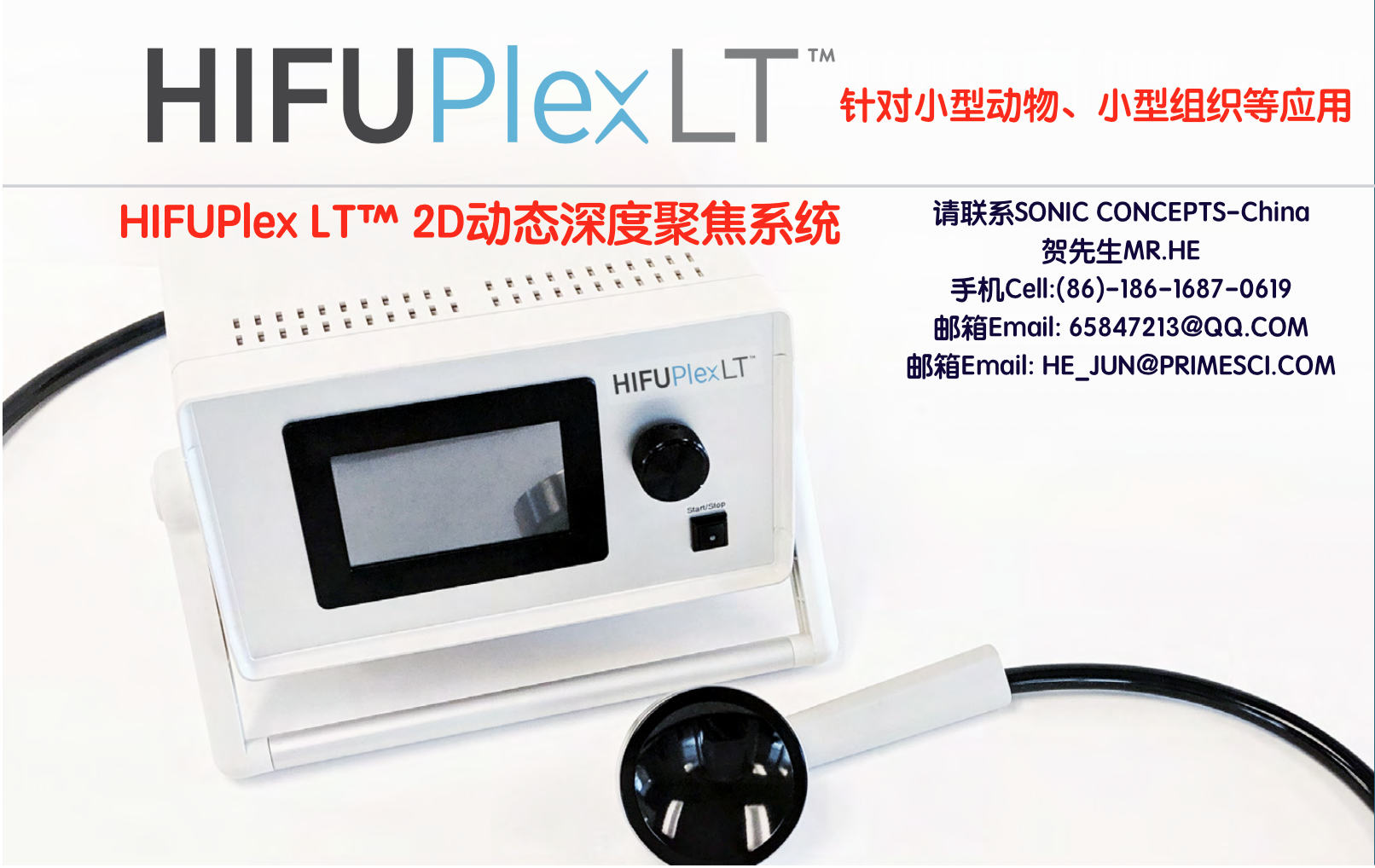

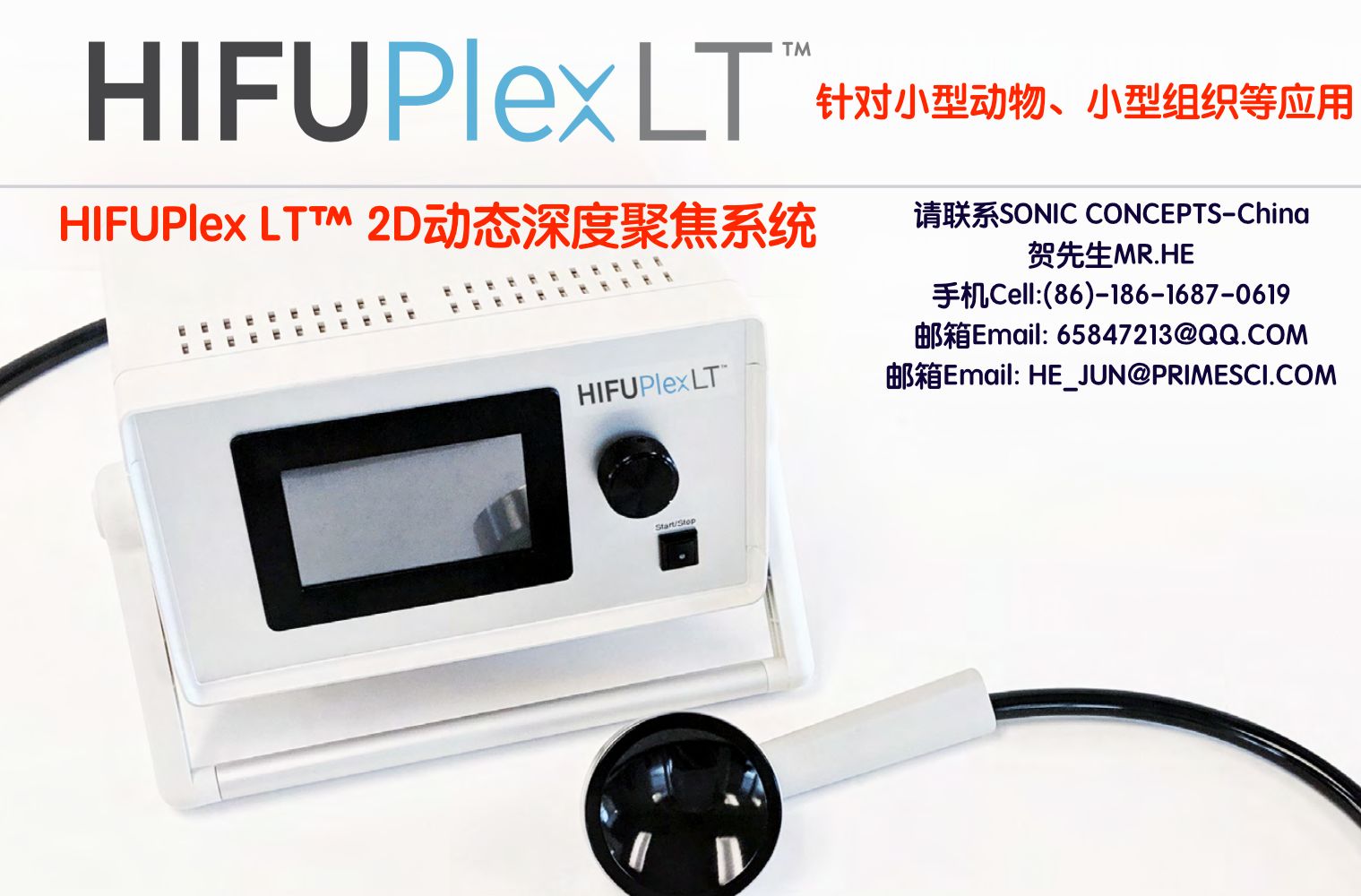

HIFUPlex LT™ 2D深度聚焦系统:2D动态聚焦

简介:Sonic Concepts HIFUPlex LT™ 2D深度聚焦系统是一套功能完备的高强度聚焦超声系统,兼具探索性和可升级特性 专属开发的TPO™电源发生器和具备HIFU环形阵列排布技术加载的专用换能器。
咨询电话:021-64825207

产品简介

聚焦超声系统 样机可上门演示(DEMO),请联系我们!


Sonic Concepts提供完备的HIFUPlex系统,MIFUPlex系统及其LIFUPlex系统,均为交钥匙解决完备方案,系统均包含优质的HIFU、MIFU或LIFU传感器及系统内标定TPO多功能驱动平台,是目前前沿性经济实惠且易于使用的数字化可调FUS系统,POWER,FREQUENCY,FOCUS,ISPPA,ISPTA,PRF,TIMER,PHASE等等。


HIFUPlex系统,MIFUPlex系统及其LIFUPlex系统均可扩展升级至超声引导聚焦超声完备系统(USgFUS)解决方案和磁共振引导聚焦超声(MRgFUS)完备系统,在固定FUS系统配对下使用Sonic Concepts独有的同轴全幅医学影像平台,支持B-Mode、Doppler以及各类科研级影像超声功能等。



可动态调整焦距的高强度深度聚焦超声系统HIFU

全新HIFUPlex LT™ 2D深度聚焦系统

2D动态聚焦-医疗治疗级动态聚焦深度调焦

针对小型动物、小组织应用

HIFUPlex LT™ 2D深度聚焦系统硬件介绍

HIFUPlex LT™ 2D深度聚焦系统是一套功能完备的高强度聚焦超声系统,兼具探索性和可升级特性.

1. 系统均拥有Sonic Concepts专属开发的TPO™电源发生器和具备HIFU环形阵列排布技术加载的专用换能器.

2. Sonic Concepts专属开发的TPO™电源发生器拥有四个独立超敏感传输型的离散射频信号.TPO™电源发生器利用高保真放大器技术产生波普型纯正弦曲线型号.每个通道传输模式均支持从单一循环式至放大脉冲式.

HIFUPlex LT™ 2D深度聚焦系统技术特点

HIFUPlex LT™深度聚焦系统的换能器均采用四个子环形孔径设计、超低损耗线缆和完善的匹配电路系统,并将其整体置入换能器内部,从而确保换能器的完整性和统一性. 外部尺寸非常精巧,亦适合于微小腔体/容积内使用.

该内置整合系统利用时间延迟技术,电子系统可以完成对声场聚焦深度延聚焦轴线微调,微调分辨率可达毫米级.为确保精度,所有换能器均会在无压自由环境中(Free Field)利用NPL级(National Physical Laboratory)可追踪型水听器对声压和聚焦移动进行调节校准和测试.

System Feature系统主要功能

1. 全系统HIFU 换能器可选全效声场平均功率(TAP)为50、210、500watts, 均采用直径64mm(Ø64 mm)、F/1.0 、四阵列型设计换能器,不仅能够让系统运行输出同等量的声场功率,而且能够同时确保带宽达到40%以上和有效传输效率可达90%以上.

2. 支持MATLAB Parser Commander Suite
运行模拟.

3. 体积精巧,便于携带和动式,特别适合于小体积/小容腔型超声对象,人性化的设计确保复合系统的功用和超灵敏传输特性.

4. 动态2D(支持单轴方向移动)聚焦深度调焦达到医疗治疗级精准度.

5. 全系统出厂预校准和核测.

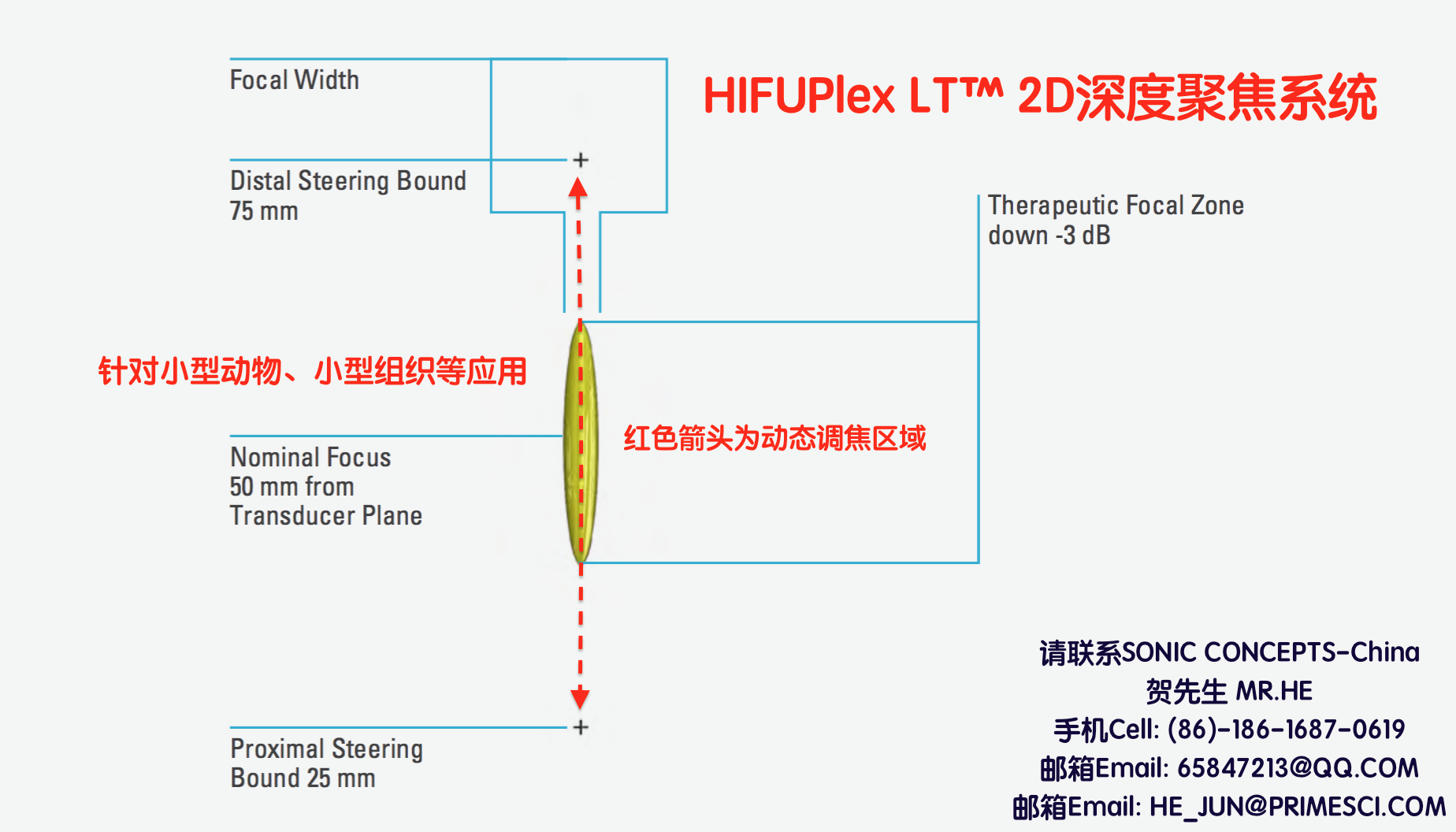

HIFUPlex LT™ 2D动态调焦参考

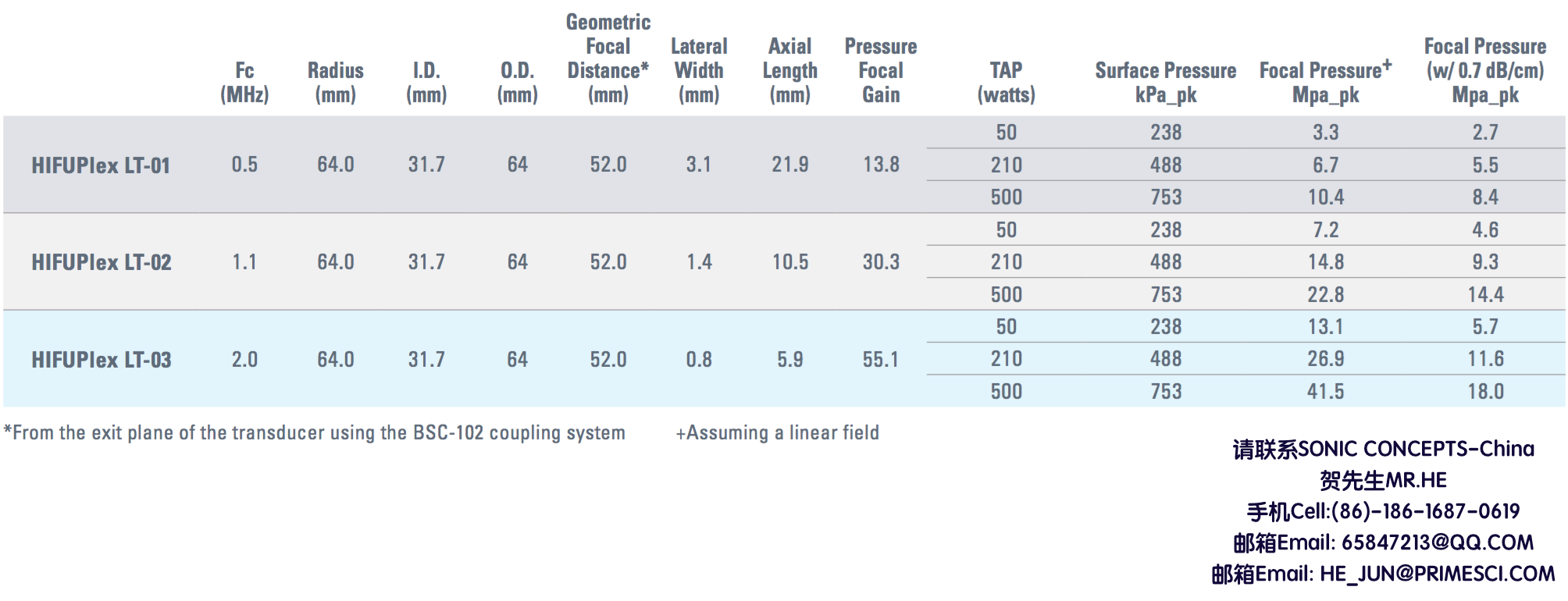

HIFUPlex LT™ 2D换能器声场参数参考

HIFUPlex LT™ 2D动态聚焦深度调焦参考

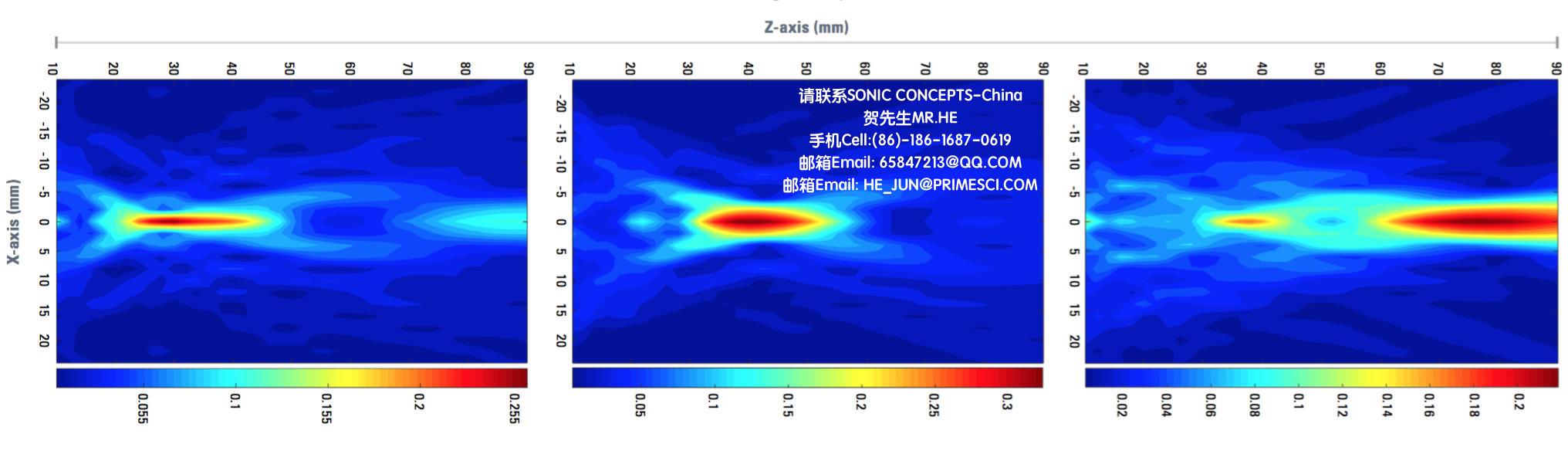

下图为HIFUPlex LT™-01系统利用软控进行空间模拟的动态调焦引导图,可明显看到沿着横向平面声压场变化展示,动态聚焦深度分别为30mm(左),40mm(中),75mm(右).

系统配置与升级选项

HIFUPlex LT™ 2D深度聚焦系统标准配置
产品 数量 备注
专用HIFU换能器 1
专用TPO™电源发生器 1
专用水压耦合器 1
专用可视性热敏标模 1
软控MATLAB based Commander Suite 1
专用可视性热敏标模 1



HIFUPlex LT™ 2D深度聚焦系统可选升级项
支持多型号 HIFU换能器可选 多个换能器匹配一个电源发生器
支持定制型HIFU换能器可选 依照客户定制开发
换能器可选不同级全效声场平均功率(TAP)50w,210w,500w 灵活选择,更强的通用性

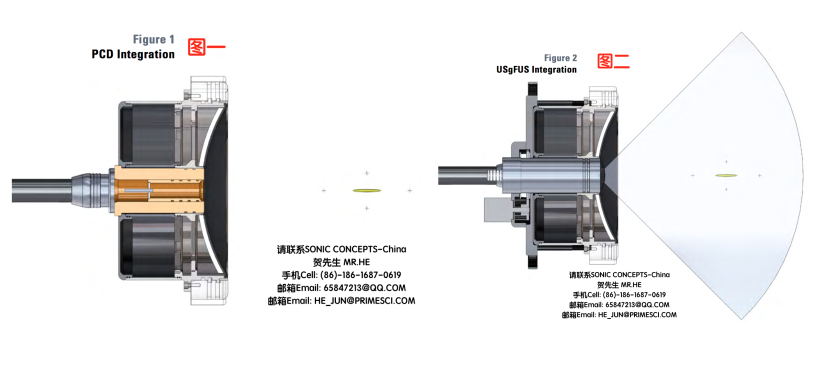

中置浸没型水听器(支持实时侦测) 可实时侦测换能器声场声压 参考下图一
影像探头(中置空环预留位) 系统升级为USgFUS 参考下图二
MRI磁兼容适配 可在磁环境中使用
3倍频匹配电路 用户可提高频率降低功率
去气水环境控制系统 水去气处理,控制水循环温度和冷却
小型动物用电控基床(软控精定位移动) 针对小动物实验专用电控基床带有软控精定位,高精度双轴电动位移
