PiezoCAD换能器建模软件:超声换能器设计仿真软件

简介:PiezoCAD超声换能器设计仿真软件是我们的压电换能器建模软件包,已被世界各地的公司、政府实验室和大学使用了20多年。PiezoCAD 是用于快速迭代传感器设计优化的出色工具。
咨询电话:021-64825207

产品简介

PiezoCAD超声换能器设计仿真软件是我们的压电换能器建模软件包,已被世界各地的公司、政府实验室和大学使用了 20 多年。PiezoCAD 是用于快速迭代传感器设计优化的出色工具。

PiezoCAD建模软件包

这个强大的软件使用链矩阵技术来计算从电端子到前声学端口的整体系统特性。您可以从广泛的压电数据库表中选择压电材料参数,包括陶瓷、晶体、聚合物和复合材料中的板、梁和棒模式元素。您还可以从声学数据库表中输入多个声学匹配和支持层,以及负载介质特性。可以为每一层输入厚度、速度、衰减和横截面积。压电和声学材料数据库表可以从 PiezoCAD 中更新,或直接使用 Microsoft Access 进行编辑。

在电端口上,您可以指定一个匹配网络,包括串联或并联电阻器、电感器或电容器、变压器、同轴电缆以及并联电连接的多个相同压电层的任意组合。您可以为计算输入任何所需的频率范围,包括计算高次谐波下的换能器响应特性。

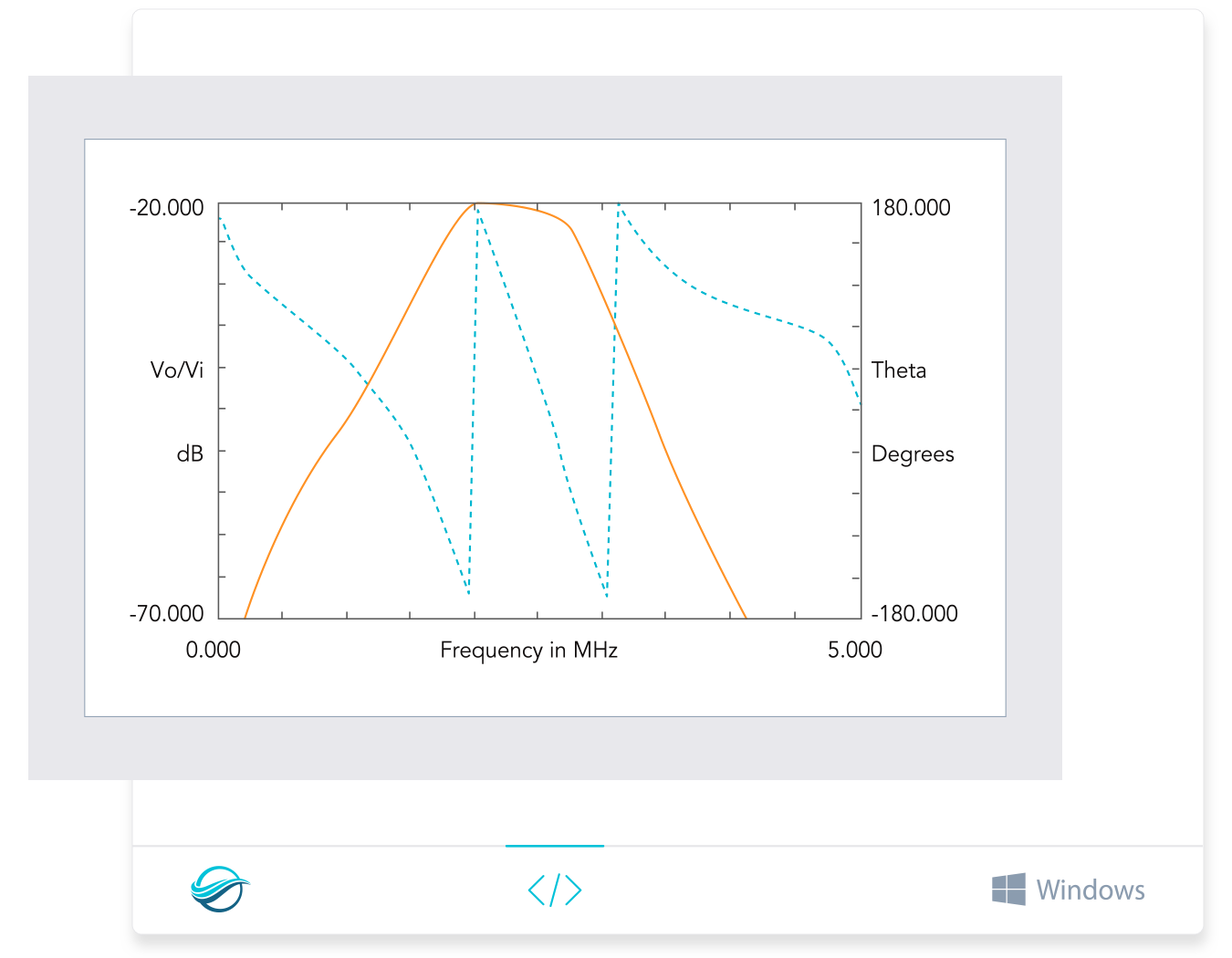

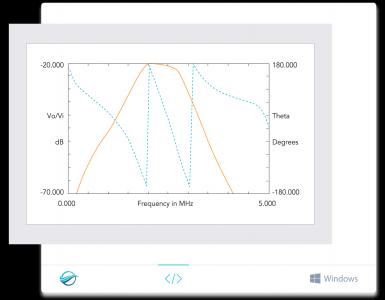

PiezoCAD 输出包括一系列声学和电学输入导抗函数、发射和接收功率转换效率、发射、接收和脉冲回波传递函数以及时域波形。您可以定量评估传感器对各种传输电压或接收压力波形的响应。可以在 PiezoCAD 中指定音调脉冲激励波形。

脉冲回波计算允许您查看换能器的往返响应,包括负载介质中的可选衰减。脉冲的解析包络使用希尔伯特变换技术计算并显示在所有时域波形上。
